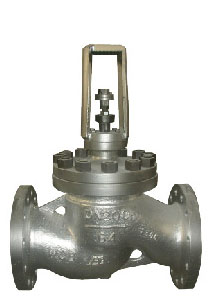

▲WZ-J961Y系列截止阀
WZ-J961Y系列截止阀 型号说明
五洲公司的截止阀产品型号符合国家机械工业部标准JB47018-85《 电站阀门型号编制方法》,为了满足用户的需要,各非标准专业阀门及锅炉附件,管道等另有特殊说明。
截止阀简介
本系列产品按照JB/T3595设计制造,主要与国产系统配套使用;阀体中腔采用压力自密封结构,内腔压力高中口密封性能越好;阀座、阀瓣密封面均采用司太立硬质合金堆焊,密封付硬度高,耐磨、耐冲蚀、耐高温和抗擦伤性能,阀门寿命长。阀杆采用优质氮化钢经调质和表面离子氮化处理,表面硬度很高,具有优良的抗擦伤、抗腐蚀性能;手动阀门开关灵活,电动执行机构采用国内知名阀门电动装置,能精确的对阀门进行远控、集控、自动控制及就地操作(需要加操作器),与电站DCS有良好的接口。
高温高压截止阀
用 途
安装在蒸汽管道上作启闭装置用。
技术规范
公称通径:DN20-DN100
公称(设计)压力PN :
工作温度t≤550℃
结构特点
1.阀门中腔采用压力自紧密封结构或填料函与阀体一体化结构,密封性好。支管两端为焊接结构,焊接坡口按国标或按照用户要求加工。
2.阀瓣和阀座密封面均堆焊司太立硬质合金,热硬性好,耐汽蚀,耐冲刷,寿命长。
3.阀杆经氮化处理,耐蚀,抗擦伤性好。
4.阀门设有倒密封结构,全开时,可保护填料不受介质冲蚀。

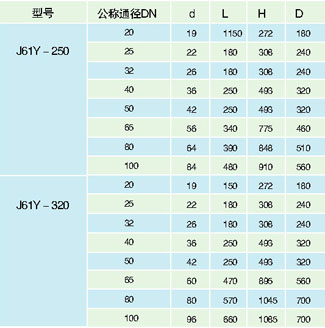

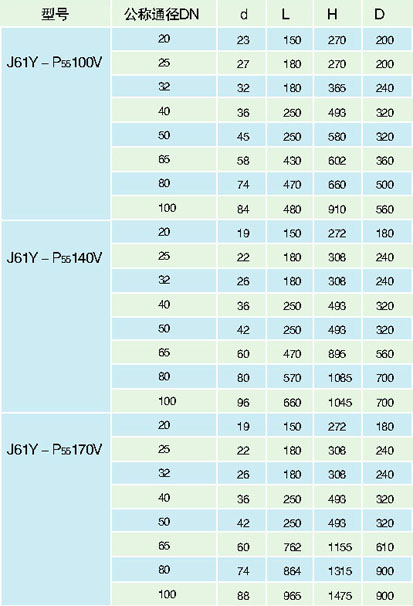

主要外形尺寸和连接尺寸

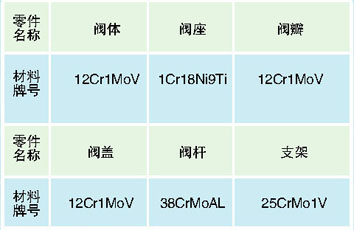

主要零件材料
电动高温高压截止阀
用 途
安装在蒸汽管道上作启闭装置用。
技术规范
公称通径:DN20-DN100
公称(设计)压力PN:
结构特点
1.阀门中腔采用压力自紧密封结构或填料函与阀体一体化结构,密封性好。支管两端为焊接结构,焊接坡口按国标或按照用户要求加工。
2.阀瓣和阀座密封面均堆焊司太立硬质合金,热硬性好、耐汽蚀、耐冲刷、寿命长。
3.阀杆经氮化处理,耐蚀,抗擦伤性好。
4.阀门设有倒密封结构,全开时,可保护填料不受介质冲蚀。

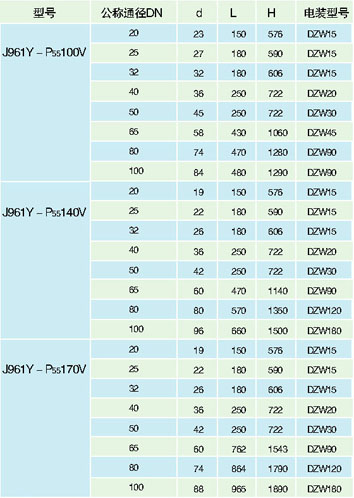

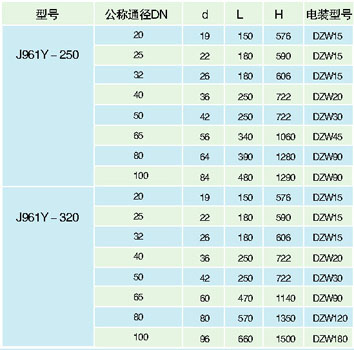

主要外形尺寸和连接尺寸
主要零件材料
高压截止阀
用 途
安装在汽、水、油管路上作启闭装置用
技术规范
公称通径:DN20-DN100
公称压力PN:PN25、PN32MPa
主要外型尺寸
结构特点
1.阀门中腔采用压力自紧密封结构或填料函与阀体一体化结构,密封 性好。支管两端为焊接结构,焊接坡口按国标或按照用户要求加工。
2.阀瓣和阀座密封面均堆焊司立硬质合金,热硬性好,耐汽蚀,耐冲 刷,寿命长。
3.阀杆经氮化处理,耐蚀,抗擦上性好
4.阀门设有倒密封结构,全开时,可保护填料不受介质冲蚀。
主要零件材料
电动高压截止阀
用 途
安装在汽、水、油管路上作启闭装置用
技术规范
公称通径:DN20-DN100
公称压力:PN25、PN32MPA
主要外形尺寸
结构特点
1.阀门中腔采用压力自紧密封结构或填料函与阀体一体化结构,密封 性好。支管两端为焊接结构,焊接坡口按国标或按照用户要求加工。
2.阀瓣和阀座密封面均堆焊司立硬质合金,热硬性好,耐汽蚀,耐冲 刷,寿命长。
3.阀杆经氮化处理,耐蚀,抗擦上性好
4.阀门设有倒密封结构,全开时,可保护填料不受介质冲蚀。
主要零件材料
过热器排空专用阀
用 途
用于火电厂过热系统或高温高压系统,定压排放,保护设备,实际上是一种他力式安全阀。
技术规范
公称通径:DN20-DN100 公称压力:PN:40MPA
工作压力:17MPA 适用介质:过热蒸汽、高温高压水
连接方式:对焊连接 操作方式:电动
结构特点
1.完全可拆装式结构,阀腔内零件(包括阀座、阀套、垫片等)均可从阀腔内取出,进行检查、修复或更换。阀体不需要从管道上割下,可以长期使用。
2.采用了圆形的活动阀座,密封面对焊司太立硬质合金,并经去应力热处理,从而使之在热应力交变工况下运行时,密封面不产生龟裂和裂纹。
3.阀门主密封面采用球面型与圆锥孔配合,且凡尔口在锥斜面的中部,这样不仅阀瓣耐冲蚀,落座自位能力好,而且阀座的密封凡尔口得 到了流体副面层的保护。
4.在阀门的开启始端和关闭终端,设置了一小段遮蔽区,从而减免了流体的缝隙高速流动,无汽蚀现象。
5.阀腔内装有具有调节流量功能的阀套,可以适用于需要控制流量的场合,亦可以减缓流体的压力头。
主要零件材料
主要外形和连接尺寸
