JXPC-Ⅱ系列智能型汽轮机检修盘车装置
作者: 发布时间:2017-06-20
▲IE-II系列智能型汽轮机检修盘车

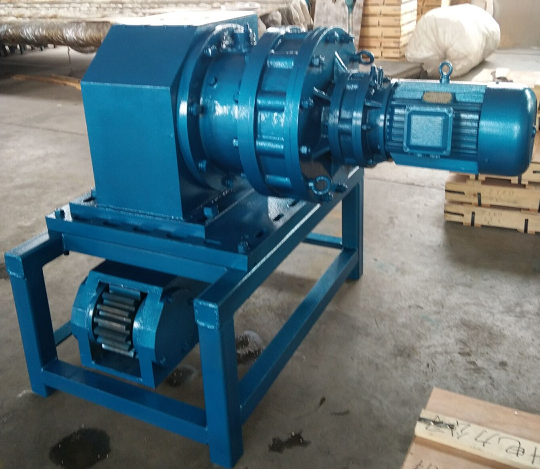

JXPC-II 系列智能型汽轮机检修盘车装置
常用检修盘车模式的缺点
1.对于钢丝绳起吊的方式
运转不精确,难以达到理想的转速和转角:
操作粗糙,不规范,不符合现代化电厂对设备的要求:
钢丝绳起吊的方式,不仅卡位而且占用天车,影响其它工作的进行:
工作繁琐,浪费大量人力物力,消耗大量的工时。
2.对于液压棘轮方式的盘车
液压棘轮方式只能一个方向运转,并且运转角度呈跳动状,很难达到理想的转角,且液压系统因密封不严带来漏油现象。
JXPC-II 系列智能型汽轮机检修盘车装置
本公司研制的JXPC-II系列智能型汽轮机检修盘车装置是在JXPC-I的基础上推出的,在电器方面由工业人机界面、PLC程序控制器、变频器等先进微电子元器件构成,继承了上一代产品控制准确的优点:同时在机械方面做了较大改动,摈弃了第一代产品反转时刚度不足的缺陷。
1.侧装式结构在摆线针轮减速机的基础上加装一级变速使得盘车的输出轴齿轮中心高降低,无论正反转基本上都是垂直受力,因此主轴径向位移小。
2.盘车的输出转速低,停靠位置准确,便于测量。
3.推轴器推力可调,当盘车盘转后,推轴器可用较小的力推动主轴,使主轴始终贴合止推轴承接合面上,从而获得较高的测量精度。
4.根据客户需求可加装推轴器,可装在盘车上使用,也可以分开固定在合适的位置上推轴。
性能指标
1.输出转距N*M足够,可适用于25MW以上各型机组。
2.可以根据检修需要使转子连续转动,正反方向转动,或精确盘动一定角度,其连续转动转速RPM可调。
订货须知
订货时需书面提供下列数据:机组型号 生产厂家 功率 汽缸数
检修盘车现场安装位置及相关尺寸(我公司现场核对);交货期在合同签定并书面提供尺寸后不少于一个月;本公司尚有普通型检修盘车装置,为手持式操作器可实现简单的正反方向转动,也可以根据电厂的特殊需要定制检修盘车装置,如横跨式或侧装式等。
技术指标
1.通过控制系统调节盘车轴转速
2.通过控制系统调节盘车轴转向
3.通过控制系统调节主轴转动角度
主要应用领域
检修盘车可用于25MW以上汽轮机组转子对轮找中心、汽轮机通流间隙、汽封间隙测量等工作。
实践证明,本装置通用性好,可靠性大,不但极大地节省了人力物力,而且精度更高,大大缩短了检修工期。
