WZFW系列蜂窝式汽封简介

蜂窝式密封技术起源于上世纪的美国．首先是解决航天飞机液体涡轮泵的密封问题。后来由西屋公司引用到了汽轮发电机组的低压次末级叶顶汽封上。蜂窝密封因良好的密封作用、阻尼作用、涡流作用及除湿作用。被广泛的应用于透平机械的密封部位。

1999年。蜂窝式密封技术由秦皇岛五洲电力设备有限公司牵头国内相关科研单位共同开发研制并逐步推广应用到国内大型汽轮机组的轴端汽封、隔板汽封及叶顶汽封。尤其是近几年在600MW、800MW及以上高参数机组上的广泛采用，取得了良好的效果．为国家的节能减排工作做出了巨大贡献。

蜂窝式密封技术在国内透平机械的蒸汽密封领域带来了一次技术上的革命。该技术由传统梳尺汽封结构发展而来，但其密封效果及安全可靠性远远优于传统汽封，由此产生了巨大的经济效益和社会效益。

WZFW系列蜂窝式汽封结构原理

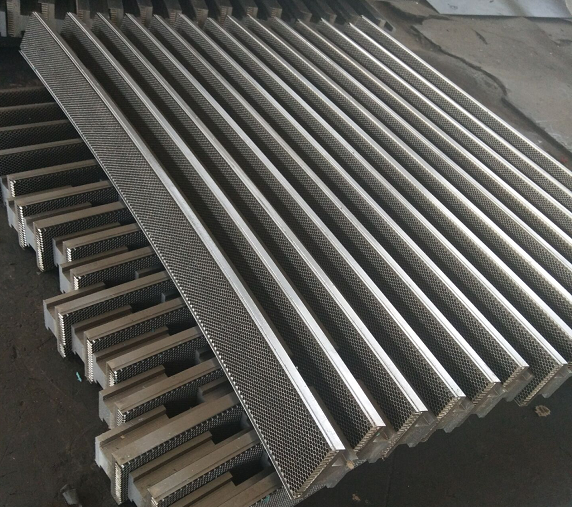

WZFW系列蜂窝式汽封。是一种间隙可以通过使用中磨耗研配的先进的密封汽封。蜂窝汽封蜂窝密封部位是由O .05一O .10mm厚的哈斯特镍基耐高温台金(hastelIony—x)制成的正六边形孔状结构(芯格尺寸规格有0 .8、1. 6、3. 2、4. 2等)。其工作温度大于900℃，采用真空钎焊技术（无渣焊接技术）将蜂窝孔带焊接在汽封环母体（一般采用原来机组梳齿汽封母体材质．完全满足机组使用工况）上而形成wzFw蜂窝式汽。

▲铁素体蜂窝汽封密封示意图

▲蜂窝汽封密封示意图

▲蜂窝汽封密封原理图

蜂窝式汽封的密封优点

1、制作蜂窝带的镍基耐高温合金钢质地软，正六边形蜂穴状结构整体刚性好、强度高，在高温、高压蒸汽密封领域具有其他密封方式无法比拟的优越性：

2、蜂窝带耐高温、耐磨损、安全性高。不损伤转子，使用寿命长；

3、可应用于低压湿蒸汽区叶顶部位．除湿效果好。有效保护和延长叶片的使用寿命。

4、实践表明，蜂窝式汽封比传统汽封平均减少蒸汽泄漏损失约50％一70％，阻尼效果明显。而且蜂窝带尺寸宽，转子上凸台始终对着蜂窝带，不会出现所谓的“掉台“现象，密封效果好、经济效益高。

5、蒸汽进入蜂窝孔后，无数个充满蒸汽的蜂穴对迎面漏过来的蒸汽流产生反冲抑制作用，同时在高速旋转的轴的周围形成一层同心的密封汽垫，增强了对轴的振动阻尼，机组运行的稳定性好。

6、蜂窝汽封在运行中能够长久保持良好的密封间隙密封效果稳定、长久。运行中不会出现脱落、撕裂、倒伏、吹，损、缺角、压溃、磨损等现象。蜂窝式汽封的使用寿命为铁素体汽封的2.5倍。

7、蜂窝汽封改造无需对汽封套体殛转于做任何形式的改变，改造周期短，见效快，节能效果明显。

蜂窝汽封改造效益说明

1、在同样的运行工况下，蜂窝汽封比传统汽封可减少漏气50％-70％。对于300MW以上较大机组而言。如果整机改造将使机组效率提高1. 5％以上。

2、同样的改造工期．同样的改造工程量，蜂窝汽封取得的产出比更大。

3、利用蜂窝带密封的特殊性，能有效消消除蒸汽对转子的气流激振，有利于机组的运行安全。

4、在同样的接触条件下对轴颈表面的损伤更轻。

5、有效的吸附蒸汽中的水分．减轻对低压末级和次末级叶片的冲蚀．延长叶片的使用寿命。

6、我公司凭借精良的设备、先进的工艺、科学的管理和过硬的安装调试队伍，可为用户提供有保证的工程改造。

WZFW蜂窝式汽封的生产制造及服务优势

因蜂窝汽封生产工艺复杂。每道工序的人员能力和素质是保证产品质量的关键。优良的生产设备，过硬的测绘、设计、机械加工、专业的焊接人员和优秀的售后服务队伍，是我公司产品质量和改造的效果的保证。

1、完善的售前售后服务体系。

2、精益求精的现场测绘工程师现场测量。

3、足量的备品备件库存储备。

4、多年储备的设计、加工和钎焊技术人员。

5、强大并富有安装经验的安装队伍。

6 、IS09001标准控制下的质量环节控制。
