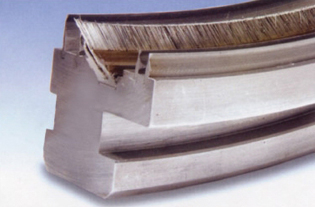

WZSZ系列刷式汽封
WZSZ系列刷式汽封简介
刷式汽封刷子材料采用耐高温钴合金Haynes25(刷丝0.05-0.07,刷束厚度2mm),汽封侧板材料采用300或400系列不锈钢。刷式汽封是一种耐高温,耐磨,耐腐蚀的综合性机械性能很好的密封形式。

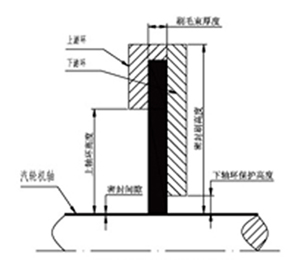

▲刷式汽封结构简图
刷丝相关参数:
刷丝材料:耐高温钴基合金(Haynes25)
硬度:85HB
抗拉硬度:850Ma
刷毛角:45度
承压能力:2MPa
▲刷式汽封刷毛工作示意图
刷式汽封有点:
1.由高温钴台金刷丝和侧板组成,采用电子束焊接,焊接强度比金属丝本身强度还要高,不会发生掉丝现象。
2.刷式汽封的刷环是由紧密排列的特种细金属丝组成的,每根钢丝就是一端为支点的粱.它们和转于相碰磨时,刷子可以弹性退让,不易被磨掉,保证了机组在小间隙甚至零间隙下的运行安全,即便机组过临界转速和变工况时,刷丝会跟随轴退让却自己不会磨损。保持机组稳定之后。又恢复良好的密封性能。
3.由于刷子中刷丝间空隙的不均匀性,均匀的汽流进入刷丝束中就变得不均匀了.并且从紧密的刷丝束区域向疏松的刷丝束区域偏流,这些偏流在刷丝排之间逐渐形成同向流和射流,并产生随机的二次流和漩涡流。而当一射流遇到前面紧密的刷丝束,就会改变运动方向而变成和主流方向垂直的横向流动,即横向流。
4.正由于刷丝束破坏流动而确保流动的不均匀性.使流体产生了自密封效应。横向流动代替向前流动显然是对流体自密封的重要贡献。它能使横流过刷子的总压降增大从而减少密封的泄漏。
5.实践表明,刷式汽封对汽机效率的影响:内缸刷式汽封对效率影响高达1%,轴端改造刷式汽封对效率影响为0.3%。
